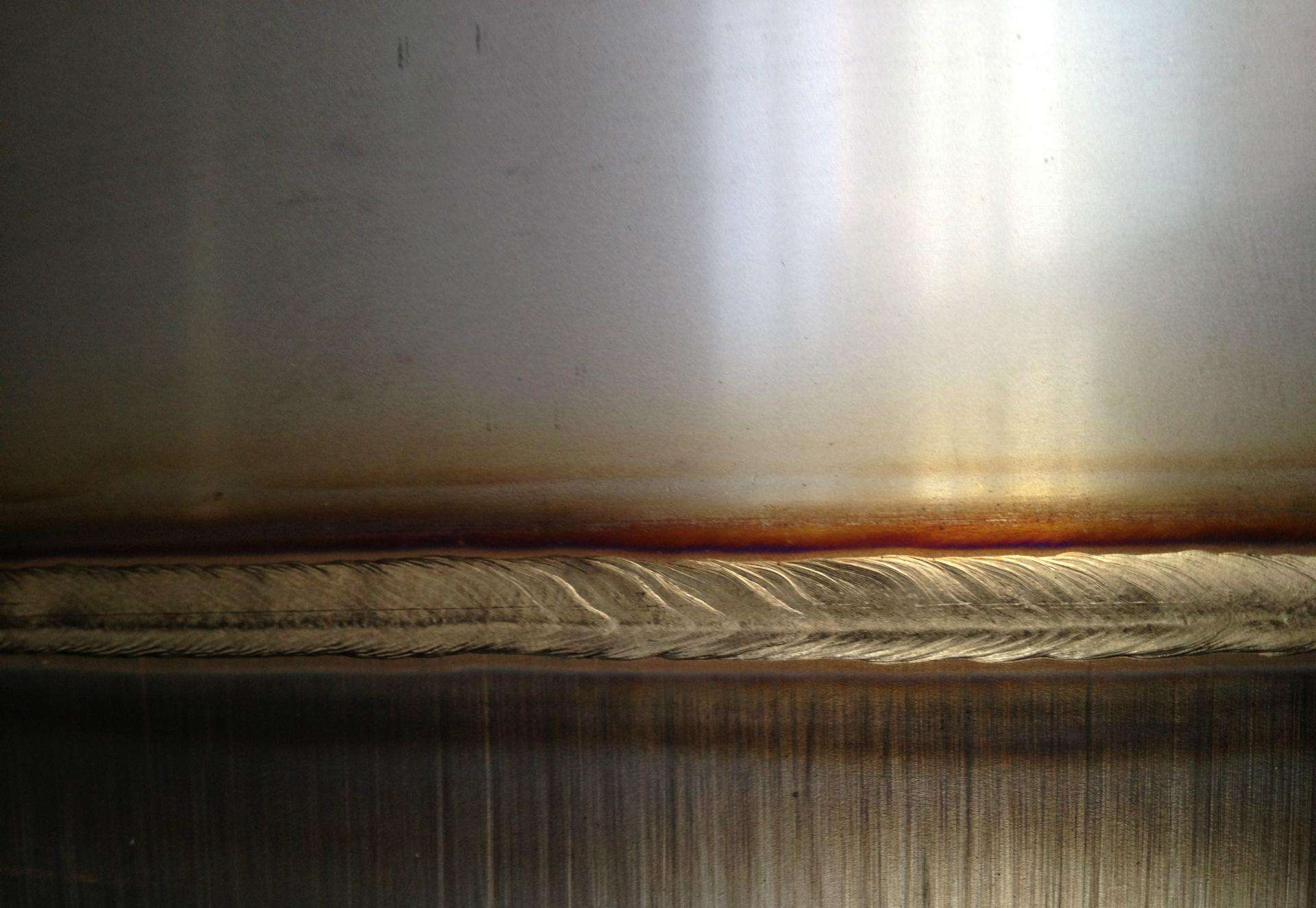

退火處理，一般是針對碳鋼材料，消除焊接殘余應力，其熱處理溫度在600℃左右。但這個退火溫度，對不銹鋼焊接件來說，是出于敏化溫度范圍內，將會降低不銹鋼的耐腐蝕性能。
對不銹鋼材料消除應力，一般采用穩(wěn)定化熱處理，溫度在850℃以上，快速冷卻。
不銹鋼焊縫消應力及優(yōu)化組織性能，最好的方法是進行固溶處理，溫度在1050℃左右，保溫，水冷，既能消應力，又可以使不銹鋼完全奧氏體化，細化晶粒，組織均勻。

根據(jù)自己的實際生產經(jīng)驗，對不銹鋼及焊接件，在焊接后進行固溶退火處理，消除焊道兩側的敏化區(qū)，高溫狀態(tài)下恢復分子排列形式，退火溫度理論要求1050到1150度，實際經(jīng)驗保持在1040到1080度。給予一定時間，維持該溫度（燒透后，保持時間依焊接件厚度而定），然后，水浴急冷，就可以得到滿意的退火效果。

洛陽用功感應加熱公司，專業(yè)生產不銹鋼焊縫退火設備。聯(lián)系人：夏經(jīng)理，電話：13938857731
